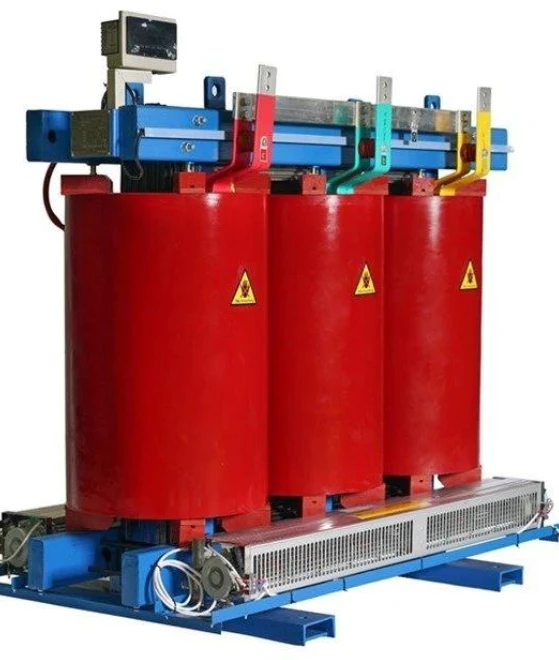

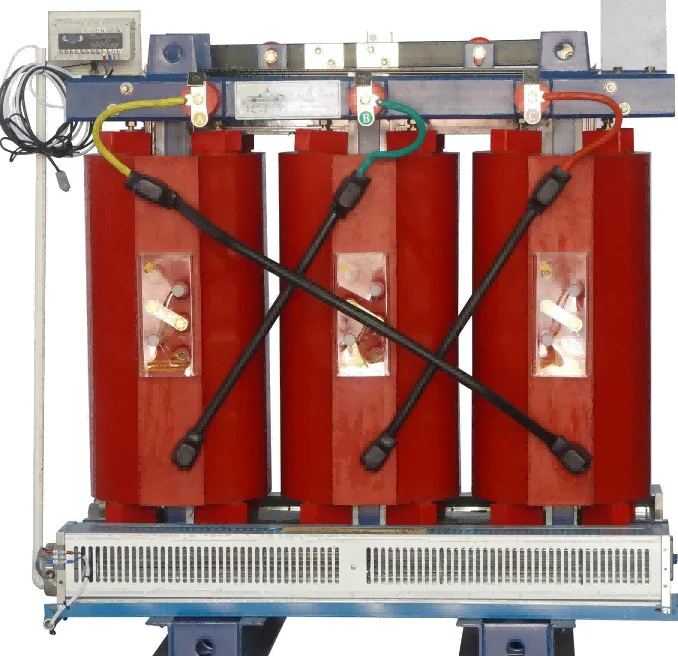

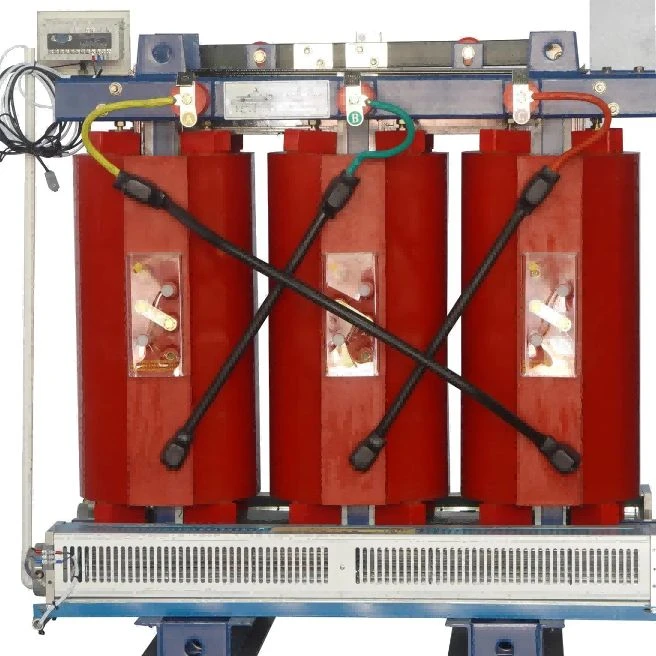

750 Kva ড্রাই টাইপ ট্রান্সফরমার

750kVA ড্রাই টাইপ ট্রান্সফরমার সাধারণত অভ্যন্তরীণ বিতরণ ব্যবস্থার জন্য নির্বাচন করা হয় যেখানে শিল্প এবং বাণিজ্যিক সুবিধাগুলির জন্য মাঝারি-ক্ষমতার বিদ্যুৎ সরবরাহ প্রয়োজন। সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে উত্পাদন প্ল্যান্ট, অফিস ভবন, হাসপাতাল, ডেটা সেন্টার এবং ডেডিকেটেড বৈদ্যুতিক কক্ষ সহ অন্যান্য প্রকল্প।

অনেক ইনস্টলেশনে, ট্রান্সফরমারের ক্ষমতা বর্তমান বিদ্যুতের চাহিদার চেয়ে বেশি দ্বারা নির্ধারিত হয়। সরঞ্জাম বৈশিষ্ট্য, অপারেটিং সময়সূচী, ভবিষ্যতে লোড সম্প্রসারণ এবং উপলব্ধ ইনস্টলেশন স্থান নির্বাচন পর্যায়ে পর্যালোচনা করা হয়.

তরল নিরোধকের পরিবর্তে epoxy রজন ঢালাই নিরোধক ব্যবহার করে, এই ট্রান্সফরমার সাধারণত তেল নিমজ্জিত ইউনিটগুলির সাথে যুক্ত তেল ফুটো উদ্বেগ এড়ায়। কঠিন নিরোধক কাঠামো তেল পরিদর্শন এবং প্রতিস্থাপন সম্পর্কিত নিয়মিত রক্ষণাবেক্ষণের কাজকেও হ্রাস করে।

একটি 750kVA ড্রাই টাইপ ট্রান্সফরমারের জন্য, উত্পাদনের আগে বৈদ্যুতিক পরামিতি যেমন ভোল্টেজ অনুপাত, ফ্রিকোয়েন্সি, ইম্পিডেন্স ভোল্টেজ এবং সংযোগ গ্রুপ নিশ্চিত করতে হবে। এই বিবরণগুলি সরাসরি উইন্ডিং ডিজাইন, তাপমাত্রার কার্যকারিতা এবং গ্রাহকের বিতরণ নেটওয়ার্কের সাথে সামঞ্জস্যকে প্রভাবিত করে।

একটি ভ্যাকুয়াম ইপোক্সি রজন ঢালাই প্রক্রিয়া কয়েল উৎপাদনের পরে প্রয়োগ করা হয়। কেবল ঘুরার পৃষ্ঠকে ঢেকে রাখার পরিবর্তে, রজন নিরোধক ফাঁকগুলি ভেদ করে এবং নিরাময়ের পরে একটি কম্প্যাক্ট শক্ত কাঠামো তৈরি করে। এই পর্যায়ে ভ্যাকুয়াম চাপ, রজন অবস্থা এবং নিরাময় তাপমাত্রা নিয়ন্ত্রণ করা গুরুত্বপূর্ণ।

অপারেটিং অবস্থা পর্যবেক্ষণের প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য, PT100 তাপমাত্রা সেন্সরগুলি উইন্ডিং ফেজগুলিতে ইনস্টল করা যেতে পারে। অপারেশন চলাকালীন সংগৃহীত তাপমাত্রার তথ্য রক্ষণাবেক্ষণ কর্মীদের প্রাথমিক পর্যায়ে তাপমাত্রার অস্বাভাবিক পরিবর্তন সনাক্ত করতে সহায়তা করতে পারে।

উৎপাদন ইনকামিং উপাদান পরিদর্শন সঙ্গে শুরু হয়. সিলিকন ইস্পাত শীট, তামা কন্ডাক্টর, ইপোক্সি রজন যৌগ এবং নিরোধক উপকরণ কর্মশালায় প্রবেশ করার আগে পরীক্ষা করা হয়।

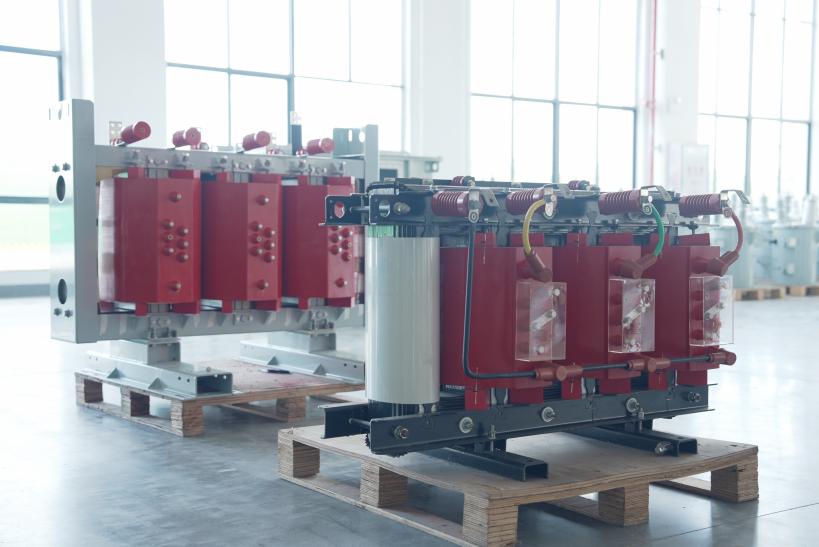

উপাদান অনুমোদনের পরে, উত্পাদন প্রক্রিয়া মূল সমাবেশ, কুণ্ডলী উত্পাদন, নিরোধক চিকিত্সা এবং চূড়ান্ত সমাবেশের সাথে চলতে থাকে। প্রতিটি পর্যায়ের নিজস্ব নিয়ন্ত্রণের প্রয়োজনীয়তা রয়েছে কারণ বৈদ্যুতিক কর্মক্ষমতা একাধিক উত্পাদন পদক্ষেপের নির্ভুলতার উপর নির্ভর করে।

ভ্যাকুয়াম ঢালাই শুষ্ক টাইপ ট্রান্সফরমার উৎপাদনের একটি গুরুত্বপূর্ণ অংশ। টেকনিশিয়ানরা প্রক্রিয়া চলাকালীন রজন তাপমাত্রা, ভ্যাকুয়াম অবস্থা এবং নিরাময়ের সময় নিরীক্ষণ করেন যাতে পুরো ওয়াইন্ডিং কাঠামো জুড়ে নিরোধক সামঞ্জস্য বজায় থাকে।

চালানের আগে, সমাপ্ত ট্রান্সফরমারগুলি কারখানার পরীক্ষার মধ্য দিয়ে যায়। স্ট্যান্ডার্ড পরিদর্শন আইটেম অন্তরণ প্রতিরোধের, ঘুর প্রতিরোধের, ভোল্টেজ অনুপাত, অস্তরক সহ্য এবং তাপমাত্রা বৃদ্ধি পরীক্ষা অন্তর্ভুক্ত.

পরীক্ষার ফলাফল গুণমান ট্র্যাকিং এবং গ্রাহক পর্যালোচনার জন্য উত্পাদন নথির সাথে একসাথে রেকর্ড করা হয়।
